2024 Алюминиевый бар

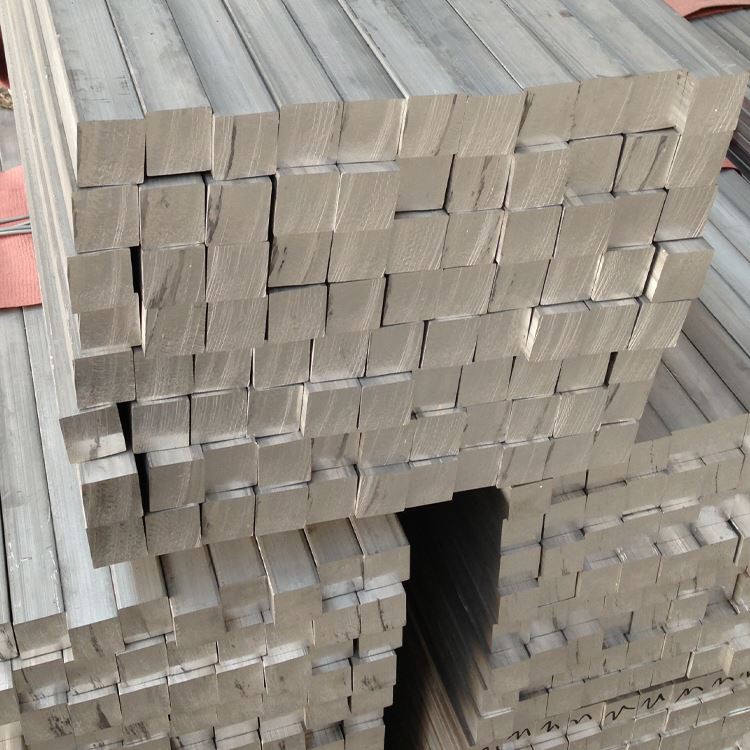

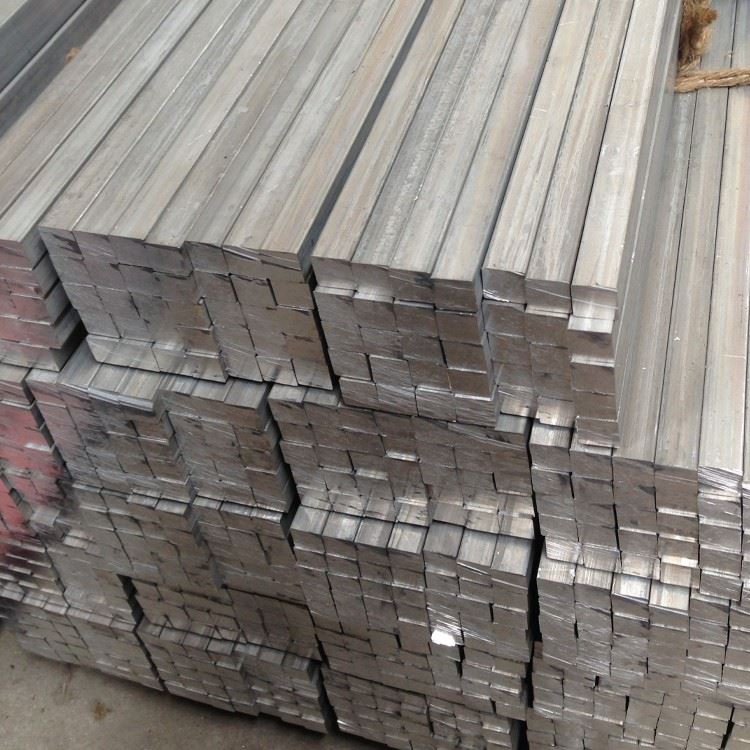

2024 Алюминиевый квадратный стержень часто используется в качестве упругого материала для среднего и малого диапазона датчиков взвешивания . его низкая характеристика модуля с низким упругим

Отправить запрос

1. Состав материала и производственный процесс

2024 Алюминиевый сплав (AMS 4120, ASTM B211) представляет собой высокопрочный сплав с алюминиевым полицейским самолетом, ценится за его превосходное соотношение прочности к весу, превосходную механизм и хорошие характеристики усталости . Конфигурация штока бара обеспечивает оптимизированные свойства для критических компонентов структурной структуры:..

Первичные легирующие элементы:

Copper (cu): 3.8-4.9% (первичный элемент усиления)

Магний (Mg): 1.2-1.8% (упрочнение осадков)

Марганец (Mn): 0.3-0.9% (контроль структуры зерна)

Кремний (Si): меньше или равен 0,5% (улучшает отделению)

Базовый материал:

Алюминий (Al): больше или равен 90,7% (баланс)

Контролируемые примеси:

Железо (Fe): меньше или равно 0,5% максимум

Цинк (Zn): меньше или равен 0,25% максимум

Титан (TI): меньше или равна 0,15% максимум

Хром (Cr): меньше или равен 0,10% максимум

Другие элементы: меньше или равны 0,05% каждый, меньше или равен 0,15% общего числа

Процесс производства премиум -класса:

Подготовка заготовки:

Первичный алюминий с высокой точкой (минимум 99,7%)

Точные дополнения к легированию элементов

Фильтрация через керамические пены фильтры

Дегазационная обработка (водород <0,15 мл/100 г)

Полувшитое кастинг с прямым холодом

Гомогенизация:

480-500 степень для 12-24 часов

Единый контроль температуры: ± 5 градусов

Микроструктурное уравновешивание

Косочечное растворение фазы

Экструзия:

Предварительное нагревание в 370-400 степень

Оптимизация смазки

Компьютеризированный мониторинг силы экструзии

Управление температурой выхода: 450-480 степень

Оптимизация скорости охлаждения для разработки собственности

Выпрямление в пределах 4 мм/м

Решение термообработка:

490-500 Степень в течение 1 часа (диаметром зависит от диаметра)

Температурная однородность: ± 3 градуса

Быстрый перевод в гашение среды

Закалка:

Холодная вода (5-30 степень)

Возбуждение для равномерного охлаждения

Максимальное время передачи: 15 секунд

Минимальная скорость охлаждения: 100 градусов /с на поверхности

Холодное выпрямление:

Гидравлическая пресса выпрямляется

Максимум 1-2% холодная работа

Минимизация остаточного стресса

Искусственное старение:

T3: естественное старение при комнатной температуре

T351: снятие стресса + естественное старение

T4: раствор теплообработанный + натуральный старение

T6: искусственное старение на 190 градусов в течение 12 часов

Полная прослеживаемость процесса с качественной документацией, специфичной для лоты .

2. Механические свойства 2024 алюминиевого бара

Свойство	T351 (мин)	T351 (типичный)	T6 (мин)	T6 (типичный)	Метод испытаний
Конечная прочность на растяжение	425 МПа	440-470 MPA	440 МПа	460-490 MPA	ASTM E8
Прочность урожая (0,2%)	290 МПа	310-345 MPA	345 МПа	360-400 MPA	ASTM E8
Удлинение (2 дюйма)	10%	12-17%	5%	6-10%	ASTM E8
Твердость (Бринелл)	110 HB	115-125 HB	120 HB	125-135 HB	ASTM E10
Усталость прочность (5 × 10⁸)	130 МПа	140-150 MPA	120 МПа	125-140 MPA	ASTM E466
Сила сдвига	270 МПа	285-300 MPA	280 МПа	290-310 MPA	ASTM B769
Прочность перелома (K₁C)	26 MPA√m	28-32 mpa√m	20 mpa√m	22-25 mpa√m	ASTM E399
Модуль эластичности	73,1 ГПА	73,1 ГПА	73,1 ГПА	73,1 ГПА	ASTM E111

Распределение недвижимости:

Продольное к поперечному соотношению свойств: 1.00: 0.85-0.90

Вариация по диаметру:<5% for bars up to 100mm

Ядро до поверхностной твердости вариации:<8 HB

Удержание свойств после тепловой экспозиции: отлично ниже 100 градусов

3. Микроструктурные характеристики

Ключевые микроструктурные особенности:

Структура зерна:

Удлиненные зерна в направлении экструзии

Размер зерна astm 5-7 (50-70 µM)

Соотношение сторон: 2: от 1 до 5: 1

Развитие подгруппа в T351 Demper

Распределение осаждения:

Al₂cu (θ/θ ') укрепление осадков: 5-50 nm

Al₂cumg (S-фаза) осаждает

Al₁₂mn₃si Dispersoids: 50-200 нм

Al₇cu₂fe Intermetallics: контролируемый размер и распределение

Разработка текстуры:

Сильный<111>и<100>текстуры волокон

Фекстура деформации, сохранившаяся после термообработки

Интенсивность текстуры: 3-8 × случайный

Особые функции:

Рекристаллизация, контролируемая Mn -диспетроидами

Естественное старение включает в себя образование зоны GP

T6 Demper: θ '(al₂cu) осаждать доминирование

Зоны без осадков вблизи границ зерна:<50nm

4. размерные спецификации и допуски

Параметр	Стандартный диапазон	Точность толерантности	Коммерческая терпимость	Метод испытаний
Диаметр (круглый)	10-300 мм	± 0,15 мм до 30 мм	± 0,25 мм до 30 мм	Микрометр
		± 0,5% выше 30 мм	± 1,0% выше 30 мм
Ширина (прямоугольник)	10-250 мм	± 0,20 мм до 50 мм	± 0,30 мм до 50 мм	Суппорт
		± 0,4% выше 50 мм	± 0,8% выше 50 мм
Длина	2000-6000 мм	± 3 мм	± 6 мм	Рулетка
Прямо	N/A	0,5 мм/м	1,0 мм/м	Личинка
Твист (прямоугольный)	N/A	Максимум на 2 градуса на метр	Максимум 4 градуса на метр	Транспортир
Шероховатость поверхности	N/A	3,2 мкм RA Max	6,3 мкм ra max	Профилометр

Стандартные доступные формы:

Круглая полоса: диаметры 10-300 мм

Гексагональная планка: через квартиры 10-100 мм

Квадратный столб: боковые размеры 10-150 мм

Прямоугольная стержня: ширина до 250 мм, толщина от 10 мм

Доступен сервис с длиной

5. Обозначения температуры и варианты термической обработки

Температура кода	Описание процесса	Оптимальные приложения	Ключевые характеристики
T351	Решение тепло, обработанное, стресс, снятый растяжением (1-3%), естественно выдержанный	Аэрокосмические конструкционные компоненты, обработанные детали	Отличная механизм, хороший баланс силового борьбы
T4/T451	Раствор тепло, обработанный, естественно выдержанный	Детали, требующие максимальной формируемости	Лучшая формируемость, умеренная сила
T6/T651	Раствор тепло, обработанный, искусственно выдержанный	Максимальная прочность на приложения	Самая высокая прочность, снижение пластичности
T861	Раствор тепло, обработанный, холодный, искусственно выдержанный	Стремленные компоненты	Высокая сила с хорошей сопротивлением SCC
T3	Раствор тепло, обработанный, холодный, естественно выдержанный	Приложения общего назначения	Хороший баланс недвижимости

Руководство по выбору температуры:

T351: оптимально для деталей, обработанных из барочной стойки

T6: Когда требуется максимальная сила

T4: при необходимости постформирования необходимы операции

T 861: для компонентов, подвергшихся воздействию высокого напряжения в коррозийных средах

6. Характеристики обработки и изготовления

Операция	Материал инструмента	Рекомендуемые параметры	Комментарии
Поворот	Карбид, PCD	VC =300-600 M/min, f =0.1-0.3 mm/rev	Отличный разрыв чипа
Бурение	HSS-CO, карбид	VC =70-120 M/min, f =0.2-0.4 mm/rev	Хорошее качество дыры
Фрезерование	Карбид, PCD	VC =300-700 M/min, fz =0.1-0.3 mm	Забраться на фрезерование предпочтительным
Постукивание	HSS-E, олово покрыт	VC =15-25 M/min	Отличное качество нити
Погашение	Карбид, PCD	VC =40-80 M/min, f =0.2-0.5 mm/rev	H7 терпимость достигается
Глубокое бурение	Карбид, HSS-CO	VC =60-90 M/min, цикл клевания	Отличная эвакуация чипа

Руководство по изготовлению:

Рейтинг механизма: 70% (1100 алюминий=100%)

Поверхностная отделка: Отлично (ra 0.8-3.2 мкм достижимо)

Формирование чипа: короткие и средние чипсы

Охлаждающая жидкость: водорастворимая эмульсионная предпочтение (8-10% концентрация)

Износ инструмента: умеренный с правильными параметрами

Формирование заусенга: минимально с острым инструментом

Холодная работа: хорошая формируемость в состоянии T4

Hot Working: 350-450 Рекомендуемый диапазон температуры степени

Свариваемость: ограниченная (предварительная очистка критическая)

7. Системы сопротивления коррозии и защиты

Тип окружающей среды	Рейтинг сопротивления	Метод защиты	Ожидаемая производительность
Промышленная атмосфера	Умеренный	Анодирование + краска	5-10 лет с обслуживанием
Морская среда	Бедный	Анодирование + хромат + краска	3-5 лет с обслуживанием
Высокая влажность	Справедливый	Анодирующий тип II	2-3 Годы без дополнительной защиты
Коррозия стресса	Плохо в T351, лучше в t 861	Shot Peening + защита	Приложение специфично
Отшелушивание	Справедливо до хорошего	Правильная термообработка	T7X STEMPERS предпочитает для критических приложений

Варианты защиты поверхности:

Анодирование:

Тип II (серная): 10-25 толщина мкм

Тип III (Hard): 25-75} мкм толщина

Chromic: 2-7 мкм (аэрокосмические приложения)

Конверсионные покрытия:

Chromate на Mil-dtl -5541 класс 1а

Доступны нехромийные альтернативы

Системы живописи:

Эпоксидный праймер + полиуретан

Доступны аэрокосмические системы

Механическая защита:

Shot Peenging для усиления усталости и сопротивления SCC

Охрана для улучшения поверхностной отделки

8. Физические свойства для инженерного дизайна

Свойство	Ценить	Рассмотрение дизайна
Плотность	2,78 г/см=	Расчет веса для компонентов
Диапазон плавления	502-638 степень	Ограничения термической обработки
Теплопроводность	120-150 W/m·K	Проект теплового управления
Электрическая проводимость	30-40% IACS	Электрические применения дизайн
Удельное тепло	875 J/кг · к	Расчеты тепловой массы
Тепловое расширение (CTE)	23.2 ×10⁻⁶/K	Анализ теплового напряжения
Модуль Янга	73,1 ГПА	Расчеты отклонения и жесткости
Соотношение Пуассона	0.33	Параметр структурного анализа
ОБРАЗОВАНИЯ ОБРАЗОВАНИЯ	70% (1100=100%)	Планирование производства

Соображения дизайна:

Диапазон рабочей температуры: -80 степень до +120 степень

Удержание недвижимости: отлично ниже 100 градусов

Электрическая проводимость: 30% IAC (T3), 40% IACS (T6)

Стресс -релаксация: минимально ниже 100 градусов

Магнитные свойства: немагнитные

Демплярная способность: низкая (типичная для алюминиевых сплавов)

9. обеспечение качества и тестирование

Стандартные процедуры тестирования:

Химический состав:

Оптическая спектроскопия излучения

Проверка всех основных элементов и примесей

Механическое тестирование:

Тестирование на растяжение (продольное и поперечное)

Тестирование на твердость (Brinell или Rockwell)

Электрическая проводимость для проверки характера

Проверка размерного:

Диаметр/размеры в нескольких местах

Проверка прямолинейности

Измерение поверхности

Визуальный осмотр:

Оценка поверхностных дефектов

Завершить проверку качества

Специализированное тестирование (при необходимости):

Ультразвуковая проверка на AMS-STD -2154

Пенетрантная проверка

Оценка потока зерна

Микроструктурное обследование

Стандартные сертификаты:

Отчет о тестировании мельницы (en 10204 3.1)

Сертификация химического анализа

Сертификация механических свойств

Сертификация термической обработки

Отчет об инспекции Dimensional

10. Приложения и соображения дизайна

Основные приложения:

Компоненты авиационных шасси

Аэрокосмические фитинги и разъемы

Высокие структурные элементы

Критические автомобильные компоненты

Оборонная отрасль

Точные детали машины

Компоненты плесени

Высокопроизводительные болты и крепежные элементы

Компоненты гидравлической системы

Соединяющие шатуны и приводные валы

Преимущества дизайна:

Отличное соотношение силы к весу

Превосходная механизм для сложных деталей

Хорошая усталостная производительность

Высокая вязкость переломов в состоянии T351

Установительность размеров после обработки

Подходит для критических приложений с нагрузкой

Хорошая износостойкость с соответствующими обработками поверхности

Проверенная история в аэрокосмических приложениях

Предсказуемые и последовательные свойства

Широко доступен в разных размерах и формах
