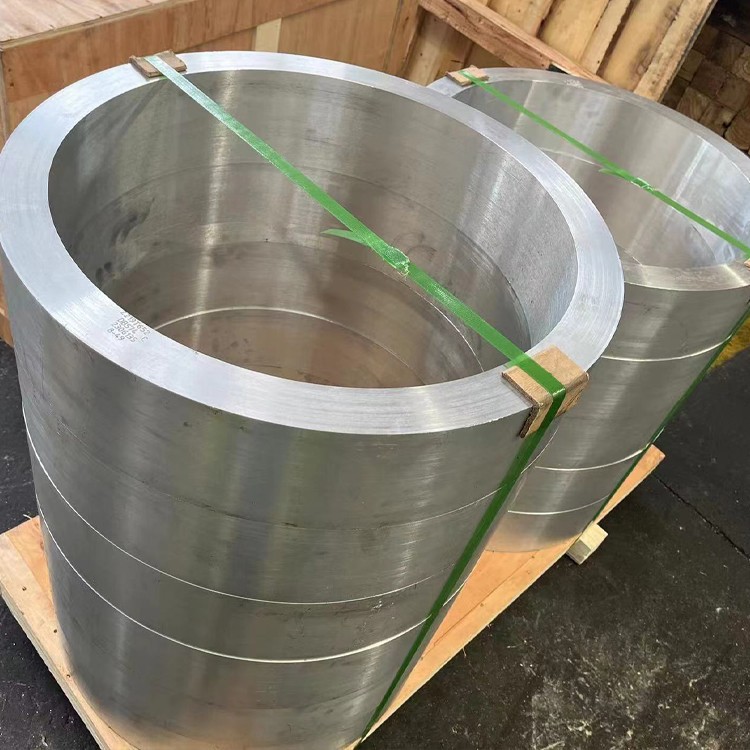

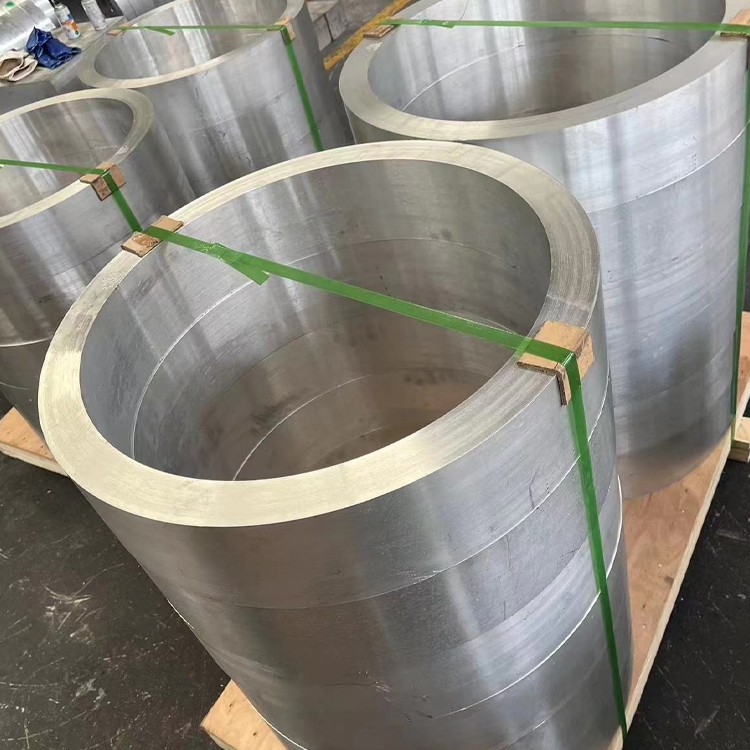

2A12 алюминиевая кованая трубка для аэрокосмической промышленности

2A12 алюминиевая кованая труба изготовлена из алюминиевого сплава 2A12, который характеризуется его высокой прочностью и твердостью. Этот сплав может подвергаться термической обработке, чтобы еще больше улучшить его механические свойства. Благодаря своим превосходным механическим свойствам и производительности сварки, алюминиевая кованая труба 2A12 широко используется в различных промышленных применениях.

Отправить запрос

1. Материал композиции и процесс аэрокосмической ковки

2A12 (AA2124) кованые трубки аэрокосмического класса, соответствующие спецификациям AMS 4157, ASTM B247 и MIL-T -9046, сформулированные для оптимального отношения к прочностью к весу в критических компонентах:

Сплава химия:

Медь (cu): 3. 8-4. 9% (первичное усиление)

Магний (мг): 1. 2-1. 8% (упрочнение осадков)

Марганец (Mn): 0. 30-0. 9% (уточнение зерна)

Базовый материал:

Алюминий (Al): больше или равен 92,5% (баланс)

Контролируемые примеси:

Железо (Fe): меньше или равно 0. 30% макс.

Кремний (si): меньше или равна 0. 50% макс.

Цинк (Zn): меньше или равна 0. 25% макс.

Титан (Ti): меньше или равна 0. 15% макс.

Протокол точной ковки:

Предварительное нагревание: 390-430 Степень в рамках Argon Shield

Изотермическая ковка: 350-400 степень ± 10 градусов

Коэффициент сокращения: 5: 1 Минимум

Управление скоростью деформации: 0. 1-3 sec⁻⁻

Выравнивание потока зерна: продольное отклонение ± 5 градусов

Нажмите Требования: 12, 000-40, 000 тонн гидравлический

Тепловая кондиционирование после формирования: выравнивание напряжений при 250 градусов /2 часа

Сертифицировано в NADCAP AC7102 для аэрокосмических центров с полной цифровой отслеживаемостью в соответствии с стандартами AS9100.

2. Механические характеристики в аэрокосмической службе

Свойство	Кованый T6 Demper	Экструдированный базовый уровень	Аэрокосмический стандарт
Конечная прочность на растяжение	440-470 MPA	400-430 MPA	ASTM E8
Сила доходности (rp 0. 2)	290-330 MPA	260-290 MPA	ASTM E8
Удлинение (%)	10-15%	7-12%	ASTM E8
Прочность перелома KIC	38 MPA√m	32 MPA√m	ASTM E399
Усталость Сила (10⁷)	145 МПа	120 МПа	ASTM E466
Прочность на сжатие	420 МПа	380 МПа	ASTM E9
Разрыв стресса (100 часов/100 градусов)	180 МПа	150 МПа	ASTM E139
Сила подшипника	620 МПа	570 МПа	ASTM E238

Превосходное соотношение анизотропии (l/t =0. 85) обеспечивает 18-22% более высокую поперечную прочность в сравнении с обычными вытяжениями в приложениях крыла.

3. Тепловая обработка и микроструктурный контроль

Аэрокосмическая обработка T6:

Обработка решений: 495 градусов ± 5 градусов для 1-2 часов

Контроль атмосферы:<20ppm oxygen

Угашение: раствор поливинилпирролидона (40% CONC)

Quench rate: >170 градусов /с в сердечнике

Стабилизация: -55 Степень криогенное удержание/3 часа

Старение: 190 градусов /12 часов + 160 градуса /10 часов Дуплексное старение

Микроструктурные особенности:

Размер зерна: astm 8-9 (10-20 µM)

Структура осаждения: s '(al₂cumg) фазовая доминант

Интенсивность текстуры: 3. 0-4. 5 Случайные кратные

Плотность дислокации: 8 × 10⁰/см²

Распределение фазы:

Частицы Al₂cu: 0. 3-0. 8 мкм

Al₂cumg частицы: 20-50 нм

Перекристаллизация:<5%

4. Аэрокосмическая точность размеров

Параметр	Стандартный диапазон	Критическая терпимость полета	Специальные конфигурации
Внешний диаметр	20-450 мм	± 0. 02% OD	Эллиптические перекрестные сечения
Толщина стены	1. 5-25 мм	± 3% мас	Стены с переменной толщиной
Длина	1-10 m	+0/-0. 8 мм	До 15 метров секций
Овальность	Меньше или равна 0. 4%	Меньше или равно 0. 15% для приводов	-
Прямо	0. 5 мм/м	0. 1 мм/м (гидравлические линии)	-
Стеной развод	Меньше или равна 0. 3% Tir	Меньше или равна 0. 1% tir (топливные системы)	-

Методы аэрокосмического производства:

Спиновая ковка для тонкостенных секций

Формирование потока оправки

Изотермическая пресса

Интеграция фланца с кольцами

Суперпластическое образование для сложных форм

5. Экологическая долговечность в условиях полета

Среда	Рейтинг производительности	Метрики деградации	Системы смягчения
Высота велосипед	Отличный	<0.001% dimensional change	Пассивация на AMS 2470
Гидравлическая жидкость	Класс а	0. 05 мм/год эрозия	Плазменное электролитическое окисление
Погружение в реактивное топливо	Хороший	Увеличение веса<0.5 mg/cm²/yr	Электролезное никелевое покрытие
Термический велосипед	Отличный	ΔCTE совпадает с композитами	Оцененные тепловые барьеры
Условия глазурки	Хороший	Усталость дебет<8%	Антилюционные покрытия

Повышение поверхности:

Анодирование хромической кислоты: 8-15 мкм толщина

Обработка TioDize®: твердотельная смазка

HVOF WC -10 CO: 1200 HV50 защита

Герметическое герметинг: слои Sio₂, оказанные парами

6. Обработка для аэрокосмических компонентов

Операция	Спецификация инструментов	Параметры	Авиационные приложения
Точность скучно	Карбид с бриллиантом	{{0}} m/min, 0,05 мм/rev	Цилиндры шасси
5- Ось фрезеровая	Нанокомпозит инструментов Sialn	500-700 м/мин	Крыло ребра
Бурение оружия	Карбид с охлаждающей жидкостью	30-50 м/мин	Рельсы для впрыска топлива
Шлифование нити	Колеса CBN	10-15 м/мин	Монастые нити
Стипенд	Инструменты формы PCD	80-120 м/мин	Гидравлические порты коллектора

Преимущества обработки:

Поверхностная отделка: ra 0. 1-0. 4 мкм достижимо

Улучшение крио-приготовления:

Срок службы инструмента: +250%

Остаточное напряжение: профиль сжатия

Возможности EDM: стабильная с меди

Отставка размерных: ± 0. 005 мм/м после обработки

7. Технология аэрокосмического соединения

Параметры сварки сварки трения:

Дизайн инструмента: прокрученное плечо WC-CO

Вращение: 600-900 rpm

Traverse: 80-200 мм/мин

Вниз по силе: 12-20 KN

Качество сварки:

Эффективность UTS: 95% родительский металл

Усталость производительность: 90% базовый материал

Альтернативные методы соединения:

Лазерная лучевая сварка:

Power: 4-6 кВт

Скорость: 2-5 M/min

Экранирование: занавесная гелиевая газовая занавес

Клейкая связь:

Эпоксидные полиимидные пленки: сдвиг 25 МПа на 150 градусов

Поверхностная подготовка: золь-гель обработка

Механическое крепление:

Hi-Lite® Collars: 160- ksi Shier Sinte

Системы блокировки: вибрация, устойчивая к 2000 Гц

8. Физические свойства для систем полета

Свойство	Ценить	Аэрокосмическая значимость
Плотность	2,78 г/см=	На 30% легче, чем титан
Cte (20-150 степень)	22,7 мкм/м · степень	Соответствует углеродным композитам
Теплопроводность	138 W/m·K	Эффективность охлаждения авионики
Электрическое удельное сопротивление	44 nΩ·m	Эффективность ЭМИ
Эластичный модуль	73 GPA	Оптимизация гибки крыла
Демпфирующая способность	0.003	Ослабление вибрации
Магнитная восприимчивость	0.72×10⁻⁶	НЕПРАВИЛЬНОЕ ПЕРЕДАЧА С датчиками
Криогенная прочность (-196 степень)	42 MPA√m	Совместимость системы LH2/LOX

9. Проверка качества и сертификация аэрокосмической промышленности

Неразрушающая оценка:

Поэтапный массив UT: 15 МГц зонды (обнаружение 0. 3 мм недостатки)

Рентгеновская томография: разрешение вокселя 5 мкм

Эдди ток массив: 0. 2 мм обнаружение трещины

Термографическая проверка: 2 мкм подземное разрешение

Остановка картирования напряжений: XRD с размером 10 мкм пятна

Сертификационное тестирование:

Испытания на усталость: 10⁹ Возможность цикла

Тестирование на ползучести: 10, 000 HR/150 градусов

SCC Threshold: >120 МПа на ASTM G47

Сопротивление воспламеняемости: Far 25.853 Соответствует

Открытие:<1.0% TML, <0.1% CVCM per ESA ECSS

Одобрение отрасли:

Управление качеством аэрокосмического качества AS9100

NADCAP AC7117 NDE Специальный процесс

MIL-F -83142 Сертификация Покрасений

EASA 21G одобрение производства

Соблюдение регистрации ITAR

10. аэрокосмические приложения

Основная аэрокосмическая использование:

Связанные крутящие момента на шасси

Вертолетные валы ротора

Гидравлические цилиндры привода

Ракетная запуск Canisters

Космические конструкционные фермы

Корпуса компрессора реактивного двигателя

Крыловые треки

Связывание управления полетом

Упаковка и обработка:

Объединенная азотная обертка VCI Foil

Контейнеры с контролем сушивания

Нейлоновые стропы

Протоколы сборки чистой комнаты

AS6081 Поддельная защита
